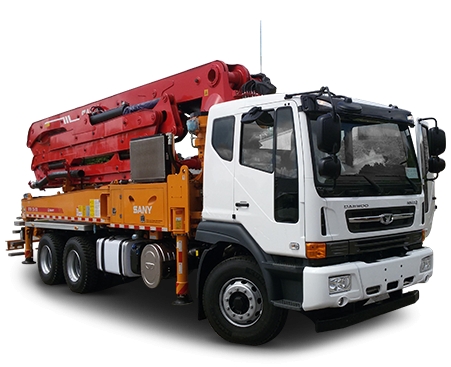

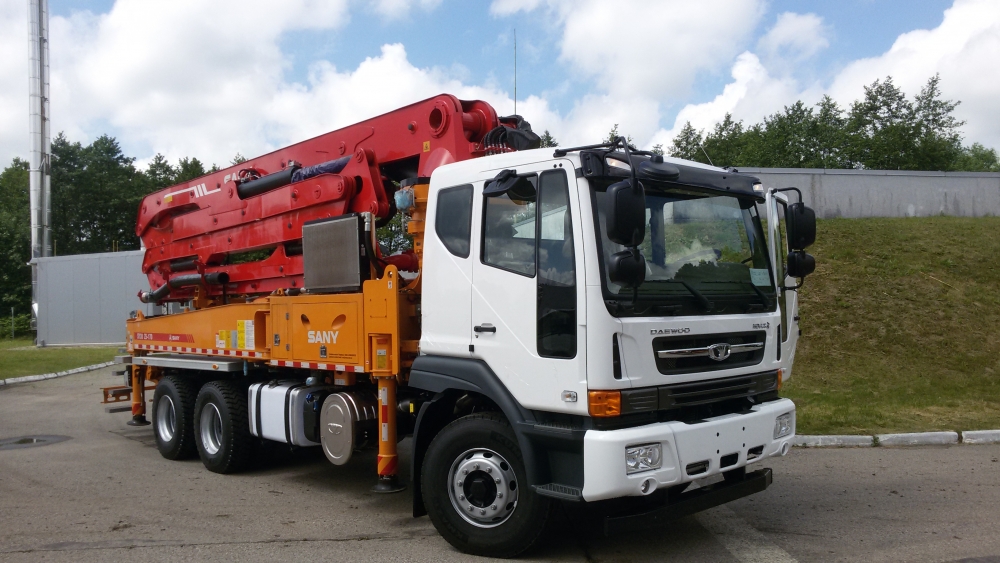

Автобетононасос SANY SY38 Z5-170 на шасси DAEWOO NOVUS (CL6CR), Euro 5

Производитель

DAEWOO, Южная Корея

Год выпуска

2016 г.в., новый

Цвет

белый

Модель

DV11K, Euro 5, (Doosan, Ю.Корея)

Тип

Дизельный с турбоинтеркулером

Максимальная мощность

390 л.с. (287 кВт) / 1 900 об./мин.

Максимальный крутящий момент

160 кг.м (1569 Н.м)/1 200 об./мин

Количество цилиндров

6 цилиндров, V-образный

Диаметр цилиндра х Ход

128 х 142 (мм)

Рабочий объем двигателя

10 964 см3

Тип регулятора

Электронный

Тип впрыска

Common rail

Охлаждение

Водяное охлаждение с вентилятором

Вид масла, объем

ACEA-E5, 35 л.

Воздухоочиститель

Бумажные элементы

Количество фильтров

2 элемента

Модель

T16S6 (Ю.Корея)

Масло в коробке

GL4, 17 л.

Тип

Механическая, 6 - вперед, 1 - назад

1-ая

2-ая

3-ая

4-ая

5-ая

6-ая                                                         Задний ход

7.263

4.207

2.526

1.569

1.000

0.699

6.857

Тип

Гидропривод с пневматическим усилением. Сухое, однодисковое, диафрагменное.

Диаметр диска (мм)

Наружный диаметр: 430 мм

Передней оси

Параболические рессоры с амортизатором и стабилизатором

Размер рессоры длина/ширина 1 900 х 100 мм

Задней оси

Параболические рессоры с амортизатором и стабилизатором

Размер рессоры длина/ширина 1 620 / 100 мм

Снаряженная масса (кг)

8 550

Полная масса автомобиля (кг)

31 000

Номинальная грузоподъемность (кг)

16 000

Нагрузка на переднюю ось (кг)

7 100

Нагрузка на задние оси (кг)

24 000

Передний

Передний мост: двутавровая балка

Грузоподъемность: 7 100 кг

Задние

Одинарная, гипоидная главная передача.

Передаточное число главной передачи: 4.875

Грузоподъемность: 24 000 кг

Масло

GL-5, 21.5 л.

Установлен на правой стороне рамы

Вместимость

400 л

Материал

Алюминий

Передние

12R22.5-16PR, 8.25X22.5

Задние

12R22.5-16PR, 8.25X22.5

Материал

Сталь

Количество отверстий под шпильки

10

Рабочая

Пневматический привод. Двухконтурная. ABS, ASR. Диаметр барабана: 410 мм. Передняя накладка 414 х 190 мм. Задняя накладка 414 х 203 мм. Материал: не асбест.

Стояночная

Привод от пружинных энергоаккумуляторов на задних колесах

Вспомогательная

Моторный тормоз – замедлитель.

Тип

Лестничный тип, Одноканальный

Размер

320х90х8

Ширина задней части рамы

850

Материал

Высокопрочная сталь

Батареи

12 вольт-170Ahx2

Генератор переменного тока

24 вольт / 80 ампер

Стартер

24 вольт / 6.0kW

Максимальная скорость (км / ч)

110 (104 * / ** 87)

Максимальная подъемопреодолеваемость (%)

31,8 (* 34 / ** 42)

Минимальный радиус поворота (м)

8,9

Габаритная длина (мм)

9 955

Габаритная ширина (мм)

2 495

Габаритная высота (мм)

3 175

Колея передняя (мм)

2 080

Колея задняя (мм)

1 850

Колёсная база (мм)

5 875

Свес (мм)

2 345

Высота от земли до верхней части крыши (мм)

3 035

Высота платформы от земли до рамы (мм)

1 135

Расстояние от задней части кабины до середины 2-х мостов (мм)

4 418

Мин. дорожный просвет (мм)

260

Макс. наклон кабины (мм)

50 градусов

Насосная установка

Производительность теорет. max.

169  м³ / час

Давление на смесь теорет. max.

83 бар

Давление в гидросистеме

320 бар

Автоматическое переключение режима подачи низкое/высокое давление

Есть

Диаметр подающих цилиндров

260 мм, с хромированным покрытием

Поршни "Сompact" (сменная резиновая манжета)

Есть

Длина хода подающих цилиндров

1900 мм

Гидроаккумулятор зимнего типа

Есть

Принудительный подогрев гидромасла

Есть

Емкость бака для воды

600 л

Центральная система смазки бункера, гидропривод

Есть

Крышка бункера (высокопрочный пластик)

Есть

Радио- и стац. управление мешалкой и водяным насосом

Есть

Аварийный выключатель мешалки

Есть

Резиновый фартук приемного бункера

Есть

Плунжерный цилиндр диаметром = 100мм

Есть

Отключение насоса при снижении оборотов двигателя

Есть

Возрат подающих поршней в водяную коробку в режиме обслуживания

Есть

Стрела и аутригеры

Схема стрелы

Z

Количество секций

5

макс. Высота подачи

38м

макс. Дальность подачи

34м

макс. Глубина подачи

21,5м

Высота раскладывания

11,3м

Угол поворота

±360°

Диаметр бетоновода

125 мм, трубы бетоновода 2-х слойные

Длина концевого шланга

3 м

Диаметр бетоновода и концевого шланга

125 мм

Устройство контроля: стрела не на опоре

Есть

Пьедестал стрелы

TRDI (аутриггеры X-типа)

Топливный бак в задней правой опоре

Есть

Водяной бак в задней левой опоре

Есть

Система OSS

Есть

Опорные плиты (4x) в кассетах (2x) без крышек

Есть

Наконечники опор

Шарнирные

Шасси

Daewoo Novus CL6CR, Euro-5

Боковые защитные накладки между пер. и зад. тележками

Есть

Алюминиевое покрытие платформы

Есть

Фонарь на задней опоре

Нет

Задняя ступенька справа

Есть

Проушина для буксировки

Есть

Задняя поперечная защиная балка

Есть

Противоподкатные ограждения спереди и по бокам

Есть

Освещение

Ручной фонарь освещения бункера

Есть

Модуль освещения шкафа управления, LED

Есть

Внешние светоотражатели

Есть

Боковые габаритные огни, LED

Есть

Фонари 4x освещения мест установки опор, LED

Есть

Системы безопасности и управления

Звуковой сигнал шасси для сигналов от приемного бункера

Есть

Звуковой сигнал на стреле, кнопка вкл. (желтая) на бункере

Есть

Поручни для задних ступенек

Есть

Пульт пропорционального радиоуправления с дисплеем

Есть

Жидкокристаллический дисплей SYLD

Есть

Система управления SYMC

Есть

Очистка

Короб для промывочных шаров

Есть

Водяной насос ВД 70-80 бар с защитой от сухого пуска

Есть

Водяной шланг 10м с разъемом

Есть

Откидное колено D=200mm с портом для промывки

Есть

Габариты и вес

ДхШхВ (мм)

11491х 2530х 3991

Вес (кг)

26970

Осевая нагрузка (кг)

6664+ 10153+10153
